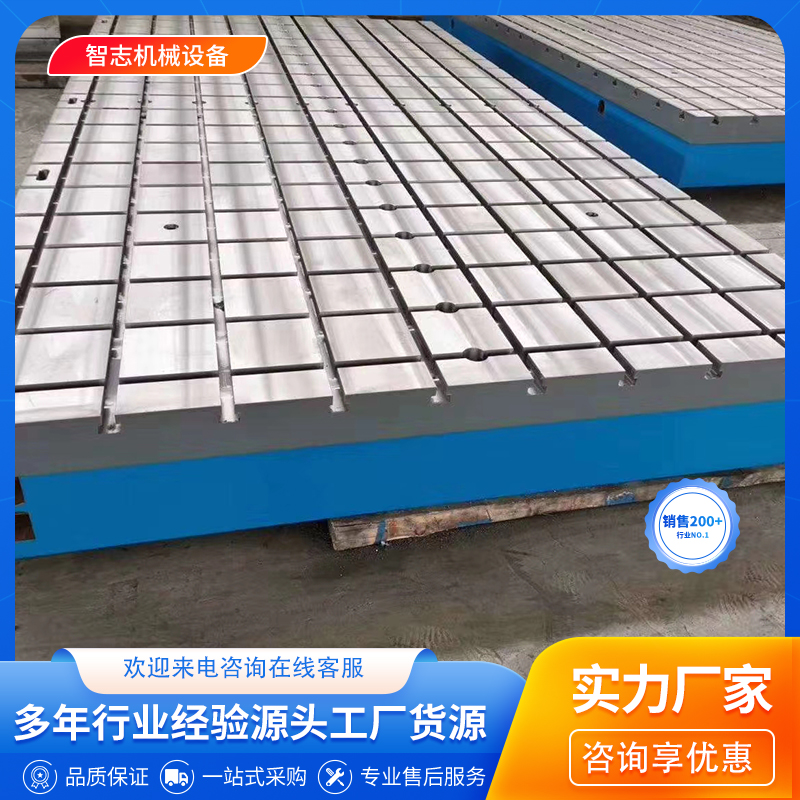

鐵地板適用范圍

鐵地板主要用于發動機實驗室，為發動機、測功機等提供基礎實驗平臺。適用于各種檢測,試驗工作，精密測量用的基準平面;用于機械檢驗測量基準;檢查零件的尺寸精度或形位偏差，并作緊密劃線，鑄鐵地板可做成振動試驗臺,在機械制造中也是不可缺少的基本工具。通常做成箱體式，正方形，圓形，長方形等形狀，結構分為箱型、雙圍型、單圍型。

鐵地板別名:鑄鐵地板-試驗鐵地板-鑄鐵平板-鑄鐵板平臺

鐵地板組成附件:鑄鐵平臺由鑄鐵地板本體、導油槽、護套及蓋板、地腳螺栓等。

鐵地板常用的規格:一般采用小塊拼接形式、異形規格可訂做。

1000×750、1000×1000、1000×1500、1000×2000、1500×2000、2000×3000、2000×4000、2500×4000、3000×4000、2000×5000、2000×6000、3000×6000、3000*8000.

鑄鐵地板性能要求

1、實驗室鑄鐵地板設計及性能要求

1.1、實驗室鑄鐵地板所用材質:HT200-250;機械性能 抗拉強度:不小于250Mpa硬 度: HB180 -226;

1.2、利用高強度概念，使各部位壽命相等;

1.3、實驗室鑄鐵地板上工作面板厚度均勻，縱向、橫向筋板均勻分布，使底板結構對稱，即各部位強度相等又提高剛度;

1.4、實驗室鑄鐵地板的工作面厚度、四周厚度、筋板厚度按圖紙要求進行鑄造，確保壁厚均勻，減少鑄件收縮過程中的內應力，防止變形。

1.5、實驗室鑄鐵地板必須進行兩次熱處理，即毛坯一次，粗加工完后一次，以消除內應力，防止變形;

1.6、實驗室鑄鐵地板T型槽加工面不得存在任何加工不掉的鑄造缺陷，其它加工表面允許存在的鑄造缺陷為:直徑200mm范圍內允許存在1個，尺寸為直徑3mm，深度2mm，zui多允許15個(4000*1900平面面內);非加工表面允許存在的缺陷范圍:直徑100內允許存在1個，尺寸為直徑3mm，深度2mm;

1.7、鑄件應清砂，非加工表面噴底漆G06-4 ZBG51010-87;

1.8、實驗室鑄鐵地板工作平臺(上表面)的尺寸公差、平面度、平行度均按相關標準確定。

1.9、供方按長度要求設計地腳螺栓孔，安裝后螺母不得高出底板平面，并提交地腳螺栓的土建澆鑄要求，負責地腳螺栓澆鑄定位，監督澆鑄偏移，并對澆鑄結果進行復測。

1.10、按配置機組底架的寬度系列尺寸布置，其長度方向能承受加工、運動、吊裝、安裝時的外力。
