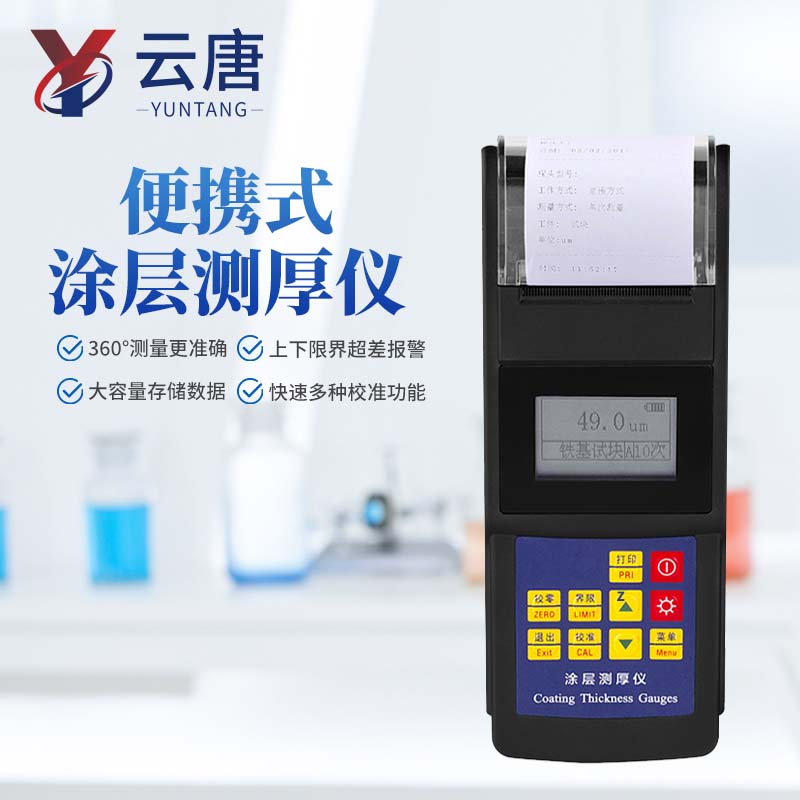

概述
采用磁性和電渦流兩種測量方法，可檢測磁性金屬基體上非磁性覆蓋層的厚度(如鋼鐵合金和硬磁性鋼上的鋁、鉻、銅、鋅、錫、橡膠、油漆等),或者非磁性金屬基體上非導電的絕緣覆蓋層的厚度(如鋁、銅、鋅、錫上的橡膠、塑料、油漆、氧化膜等)。
涂層測厚儀應用在電鍍、防腐、航天、航空、化工、汽車、造船、輕工、商檢等檢測領域。既可用于實驗室，也可用于工程現場。配置不同的探頭，適用于不同場合。它是檢測行業的必備儀器。
主要功能
● 具有兩種測量方式：連續測量和單次測量方式；
● 具有兩種工作方式：直接和成組方式；
● 具有自動統計功能：平均值（MEAN）、zui大值（MAX）、zui小值（MIN）、測試次數（NO．）、標準偏差（S．DEV）；
● 可采用單點校準和兩點校準兩種方法對儀器進行校準，并可用基本校準法對測頭的系統誤差進行修正；
● 存儲功能：可存4 個校正工件可保存。分2類工件，每類26組，每組15個，共1560個測值；
● 刪除功能：對測量中出現的單個可疑數據進行刪除，也可刪除存儲區內的數據，以便進行新的測量；
● 設置限界：對限界外的測量值能自動報警；
● 具有電源欠壓指示功能，操作過程有蜂鳴聲提示，自動關機方式。
● 一體式打印：可現場打印測量數據報告，也可打印以往儲存的測量數據，并提供多種打印選項
技術參數
|
項目 |
Leeb 242 |
|
|
測頭類型 |
F1或者N1 |
|
|
工作原理 |
磁感應/電渦流 |
|
|
測量范圍 |
0~1250μm |
|
|
低限分辨率 |
0.1μm |
|
|
示值誤差 |
一點校準 |
±（3%H+1） |
|
二點校準 |
±[（1~3%)H+1] |
|
|
測試條件 |
zui小曲率半徑mm |
凸1.5mm、凹9mm |
|
zui小面積直徑mm |
Φ7mm |
|
|
基本臨界厚度mm |
0.5mm |
|
|
工作環境 |
溫度 |
0~40℃ |
|
濕度 |
20%~90% |
|
|
電源 |
鋰電池充電 |
|
|
充電時間 |
3-6小時 |
|
|
工作時間 |
10小時 |
|
|
外形尺寸 |
230×86×46mm（主機） |
|
|
重量 |
400g |
|
|
外殼材質 |
塑料外殼 |
|
|
標準配置 |
主機、標準試片、鐵基體、堿性電池、磁性探頭或渦流探頭、打印紙 |
|
|
選配 |
標準試片、探頭、渦流探頭、打印紙、pc通訊 |
|

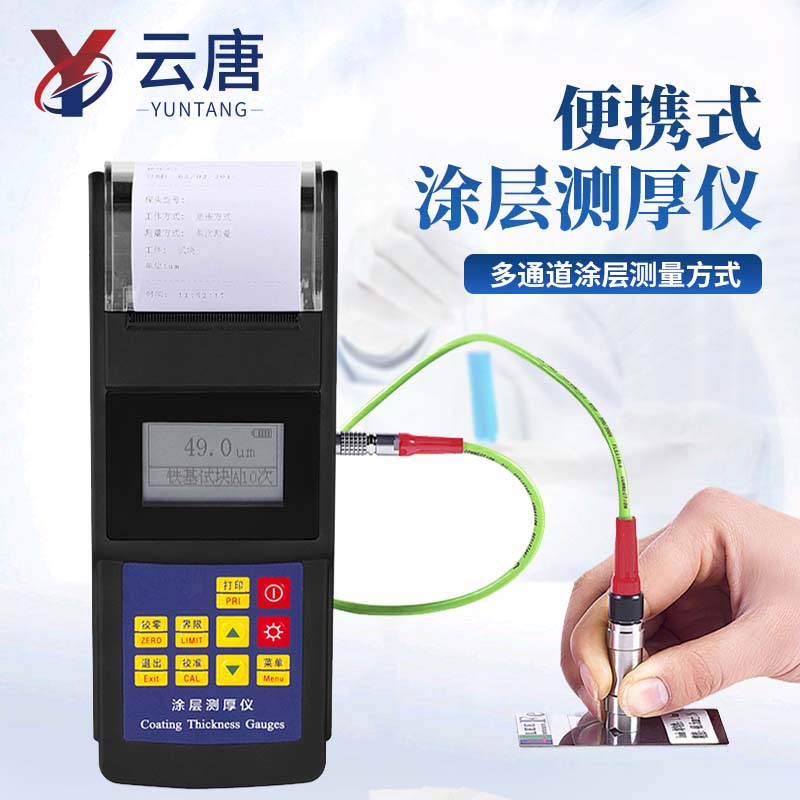

測量原理
● 本儀器采用了磁性原理的測厚方法，可測量磁性金屬基體( 如鐵、鈷、鎳 )上非磁性覆蓋層的厚度(如鋁、鉻、銅、琺瑯、橡膠、油漆等)。或者采用了電渦流的測量原理，可測量非磁性金屬基體(如銅、鋁、鋅、錫等)上非導電覆蓋層的厚度(如:琺瑯、橡膠、油漆、塑料等)。

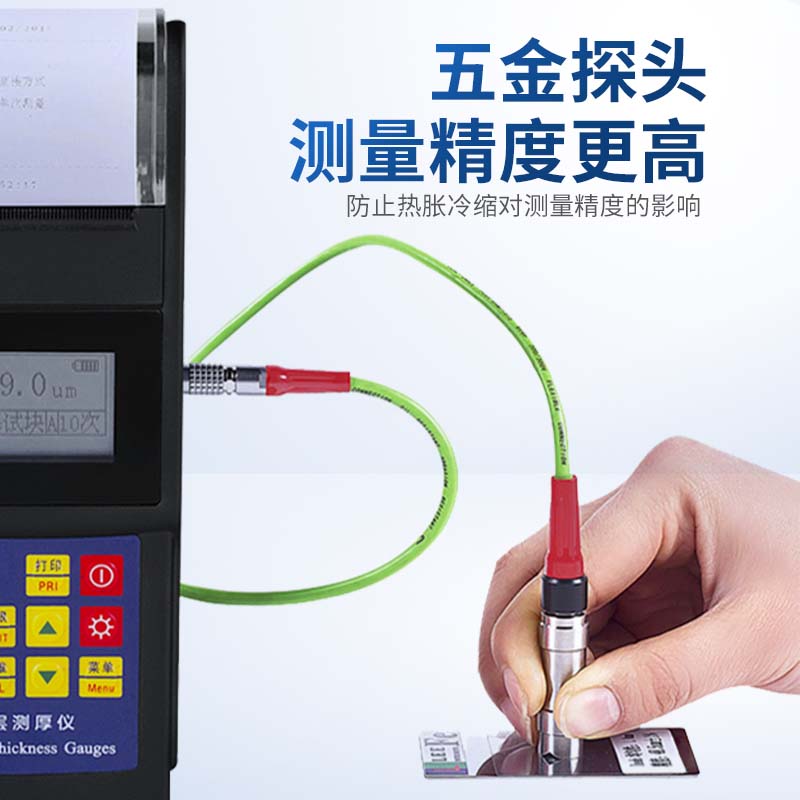

A、磁性法(F型測頭)：當測頭與覆蓋層接觸時，測頭和磁性金屬基體構成一閉合磁路，由于非磁性覆蓋層的存在，使磁路磁阻變化，通過其磁阻的改變量可測出覆蓋層的厚度。
B、渦流法(N型測頭)：利用高頻交變電流在線圈中產生一個電磁場，當測頭與覆蓋層接觸時，金屬基體上產生電渦流，并對測頭中的線圈產生反饋作用，通過測量反饋作用的大小可導出覆蓋層的厚度。--選配
